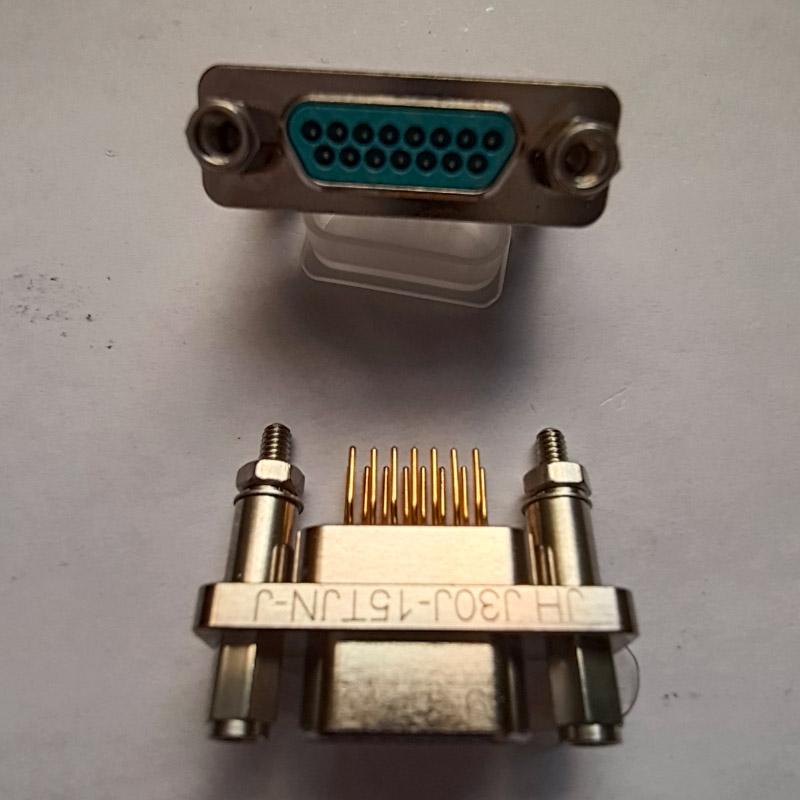

J30J系列矩形电连接器
①主称代号：J30J
②系列改型：不表示-非密封性插头部分
A-快锁型
C-外壳材料为锡磷青铜并镀镍
M-胶密封
M1-玻璃烧结密封
③接触件数目：9、15、21、25、31、37、51、66、74、100、144
④连接器与接触件种类：TJ—插头装插针 ZK—插座装插孔
N-直插印制板
锁紧组件类别：详见J30J锁紧组件

对应美国MDM系列产品
芯数：9 15 21 25 31 37 51 68 74 100 144芯十二种规格
采用绞线式弹性插针“麻花针，节点密度高”
导线线芯截芯面积0.1mm2-0.15mm2,此外还可以采用0.07 mm2的导线，但产品型号特殊

产品特点：
1.用户应根据设备的安装方式选择锁紧组件，并在订货型号中注明；
2.接触件尾端与印制板的连接方式为直插式，且网格尺寸为1.27*2.54（列*行）；
3.N3-J型产品尾端的插脚长度在J30J-ZKN基础上加长至6.7；
4.N4-J型产品尾端的插脚长度在J30J-ZKN基础上加长至7.2；
插头合件型号：J30J-9、15、21、25、31、37、51、66、74、100、144TJN-J

主要技术特征：
环境温度-55℃--- 125℃接触电阻≦10m欧
相对湿度 40℃达95绝缘电阻≧5000M欧
振动10Hz-2000Hz 196m/s2介质耐压800V

示例型号展示：
环境温度
-55℃--- 125℃
接触电阻
≦10m欧
相对湿度
40℃达95
绝缘电阻
≧5000M欧
振动
10Hz-2000Hz 196m/s2
介质耐压
800V

J30J-21TJN-J J30J-21ZKN-J J30J-25TJN-J
J30J-31TJN-J J30J-31ZKN-J J30J-37TJN-J
J30J-51TJN-J J30J-51ZKN-J J30J-66TJN-J
J30J-74TJN-J J30J-74ZKN-J J30J-100TJN-J
J30J-21ZKNP5-J J30J-25TJNP5-J J30J-25ZKNP5-J
J30J-31ZKNP5-J J30J-37TJNP5-J J30J-37ZKNP5-J
J30J-51ZKNP5-J J30J-66TJNP5-J J30J-66ZKNP5-J
J30J-21TJNP32-J J30J-21ZKNP32-J J30J-25TJNP32-J
J30J-31TJNP32-J J30J-31ZKNP32-J J30J-37TJNP32-J
J30J-144TJNP32-J J30J-144ZKNP32-J

生产厂家：西安锦宏电子有限公司
品牌：锦宏牌 产地：西安
产品准确价格和供货周期请联系我公司销售人员。
联系人：余经理 电话/微信：13519124299
