碳王氧探头碳势对照表技术解析

一、氧探头工作原理与碳势计算基础

1. ?核心原理?

• 碳王氧探头基于氧化锆固体电解质浓差电池原理，通过测量炉气与参比空气的氧分压差产生电势信号（能斯特公式）：E=RTnFln?P1O1P2O2E=nFRTlnP2O2P1O1其中 P1O1P1O1、P2O2P2O2 分别为参比气体和炉气的氧分压，TT 为绝dui温度（K）。

2. ?碳势计算?

• 碳势 CpCp 与 CO 含量和氧分压相关，当 CO 浓度稳定时（如 20%-24%），可通过氧电势推算碳势：Cp=K(T)?Csat?(PCOPO2)Cp=K(T)?Csat?(PO2PCO)其中 K(T)K(T) 为温度相关常数，CsatCsat 为奥氏体饱和碳浓度。

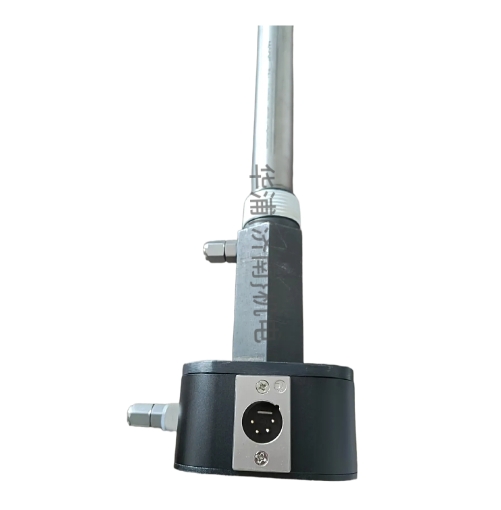

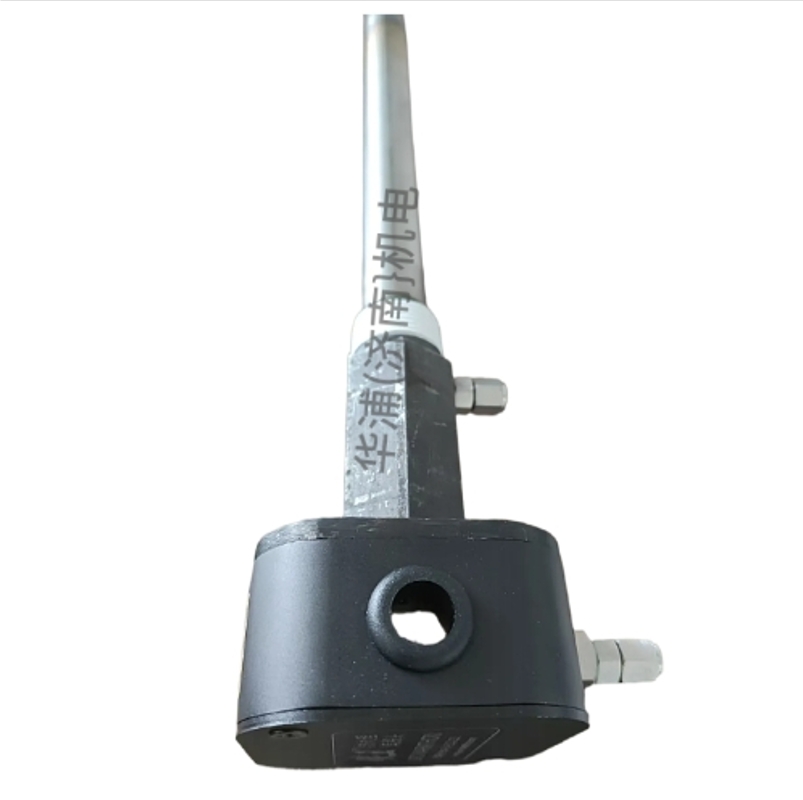

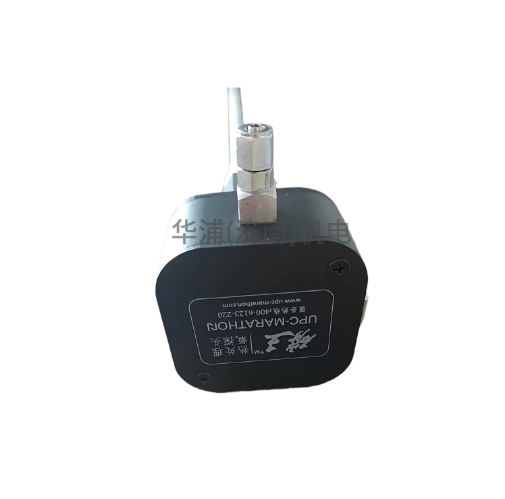

二、碳王氧探头 TW06010 关键参数

1. ?技术规格?

• ?工作温度?：700-1100℃（推荐 950℃工况）

• ?碳势控制范围?：0-1.50% C

• ?材料?：RA330 合金保护管，耐高温腐蚀。

2. ?温度-碳势-氧电势对照表示例?

   ?温度(℃)?	?氧电势(mV)?	?碳势(%)?	?备注?
   800	1032	0.86	CO含量假设为20%
   850	1040	1.02	需根据实际CO浓度修正
   950	1057-1105	0.8-1.15	典型渗碳区间

   注：实际碳势需结合 ?CO浓度修正系数?（如CO=31.5%时基准值1007，每±0.5% CO调整±1 mV）。

三、高温区间的修正与维护

1. ?温度补偿?

• 在 950℃ 以上时，需通过合金系数 KK 修正材料影响：Ce=K×CpCe=K×Cp其中 KK 与工件材质相关（如合金钢通常为 0.9-1.1）。

2. ?故障排查?

• ?碳势偏高?：检查参比气路堵塞或氧探头积碳，需定期烧碳维护（5-9 L/min 空气流量）。

• ?信号漂移?：内阻＞4kΩ 时提示氧化锆球老化，需更换探头。

四、应用建议

1. ?校准要求?

• 每周使用定碳片验证碳势精度，公式：C1=(W1?W0W1)×100  %+C0C1=(W1W1?W0)×100  %+C0（W1W1、W0W0 为试验后/前定碳片重量）。

2. ?型号适配性?

• TW06010 适配井式渗碳炉、多用炉，需确保炉气 CO 含量稳定（建议 20%-24%）。

如需完整官方对照表，建议联系 ?华浦(济南)机电设备有限公司?获取型号 TW06010 的技术文档

?联系方式?：电话18560220268（杨女士），地址济南市槐荫区经十路22799号?。

·

注：产品参数及价格需以厂商实时报价为准，建议直接联系供应商获取技术文档与合同细则
