ET-SGC防静电控制器标准型

1、方案设计
根据永拓安防多年从事防溢流防静电研发和现场安装经验，对于现场情况和技术要求现对防溢流防静电控制器我公司提供以下方案：

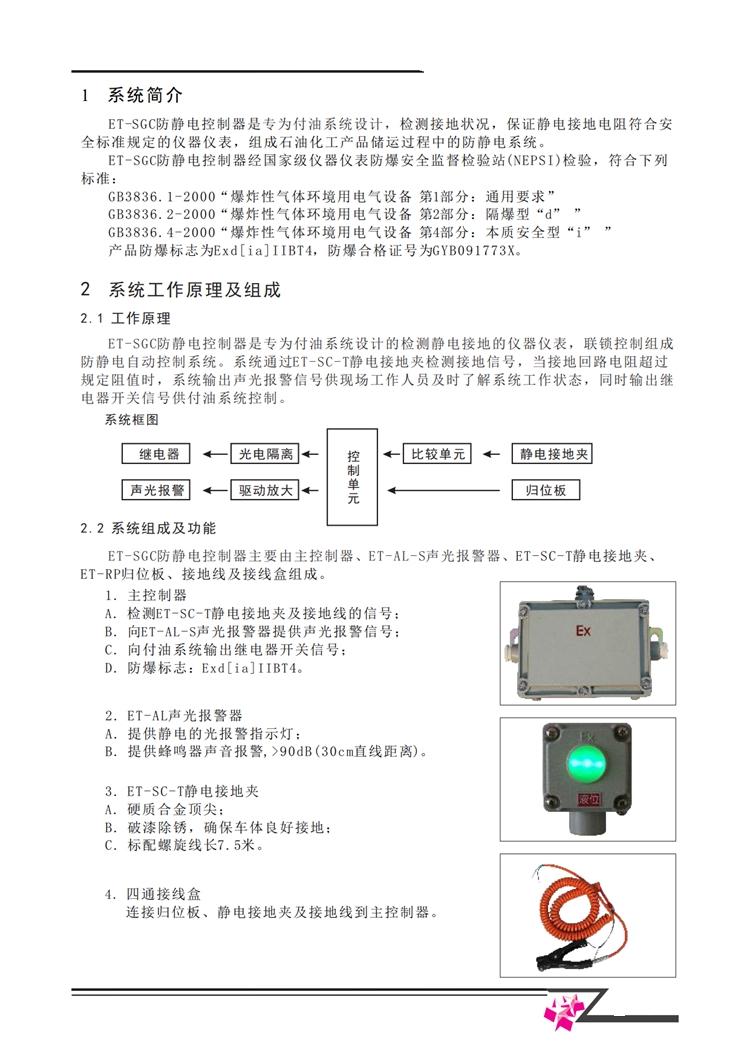

防静电控制器是专为顶部付油系统设计，能有效防止液体溢出并保证静电接地电阻符合安全标准的仪器仪表，组成石油化工产品储运过程中的防溢流防静电系统。
系统通过ET-OP-T防溢探杆检测液位信号和静电接地夹检测接地信号，当液位超过报警位置或接地回路电阻超过规定电阻时，系统输出声光报警信号工现场工作人员及时了解系统工作状态，同时输出继电器开关信号工付油系统控制。
光学式传感器，与下装车车载传感器原理相同，利用光的折射和反射原理，当光线进入不同的介质时，由于反射率不同，由光信号转变成电信号来控制液位和静电。该产品安全稳定、响应速度快，适合成品油，以及多种腐蚀性介质。
2、 技术参数
1、 工作电源：220V AC或24V DC
2、 工作电流：< 20mA
3、 工作温度：-40℃~60℃
4、 响应时间：<1s
5、检测电阻：<55Ω
6、 防爆等级：Ex d ia IIB T6
7、 报警方式：语音播报
8、 输出信号：继电器输出，常开常闭可选；5A，30V DC或5A，250V AC
3、 产品特点
1、系统应用数字电路设计，性能稳定，抗干扰能力强；
2、防溢探杆采用光学原理，整体环氧树脂密封，防腐、防水；
3、 防溢探杆故障具有自检功能，更安全；
4、 保证车体到接地桩之间的电阻<55Ω；
5、特种合金顶尖，破漆除锈，接触可靠；
6、提供语音播报，及时了解系统工作状态；
7、开关量信号输出，接口容量5A，30VDC或5A，250VAC。


主控制器技术参数：1、检测ET-SC-D静电接地夹、接地线和防溢探杆的信号；
2、向ET-AL-V语音声光报警器提供声光报警信号；
3、向付油系统输出开关量信号；
4、防爆等级：Ex d ia IIB T6。

语音声光报警器技术参数：1、提供声光报警指示灯；
2、提供语音播报，>90dB（30cm直线距离）。
