?区分交/直流电源?
-
?直流电源（DC）?：端子台标注"+"（正极）、"-"（负极），典型电压24V。
-
?交流电源（AC）?：端子标注"L"（火线）、"N"（零线），电压范围110V~380V。
操作提示：接线前务必核对单元铭牌电压标识，误接可致设备烧毁。 -
关闭上级配电箱开关，验电确认无电压残留。
-
带屏蔽层的信号线（如RS485）：屏蔽网单端接地，通常接电源单元接地端子。
-
?极性反接?：直流电源正负极反接将导致电路板击穿。
-
?共地干扰?：多设备接地线串联引发电位差，应?星型拓扑接地?。
-
?过载风险?：电源输出电流需＞负载总电流20%，如10A模块限带8A负载。
-
?UPS不间断电源?：
-
市电异常时自动切换电池供电，接线需通过ATS转换开关。
-
?双路供电?：
-
主/备电源独立回路，通过接触器互锁切换。

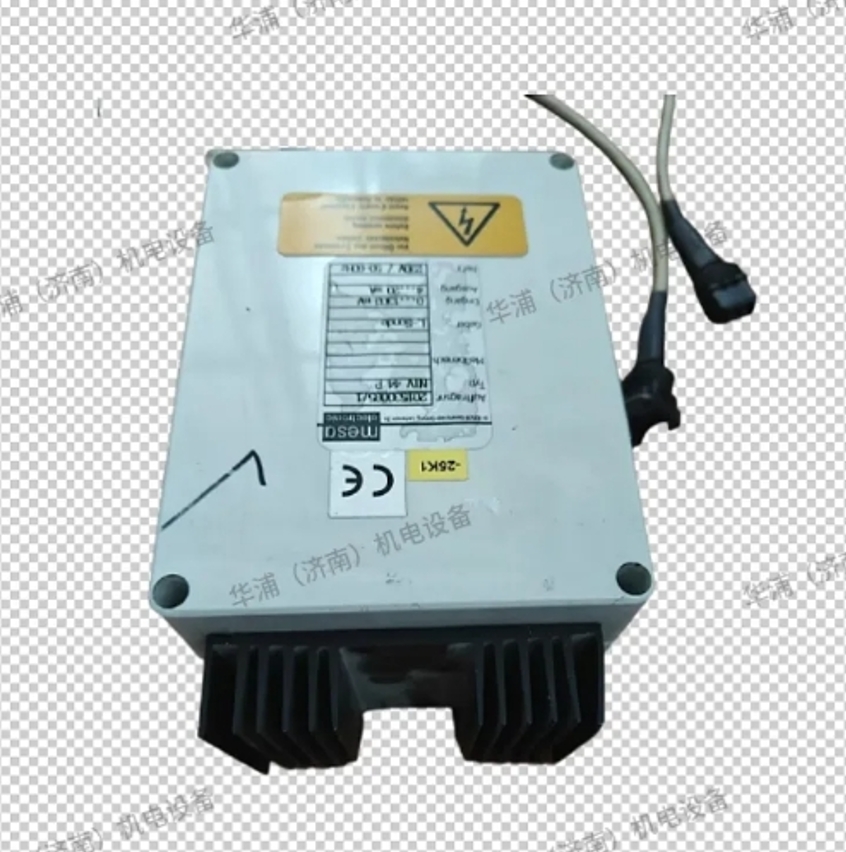

梅莎电源单元接线规范的核心要点及操作指南：
?一、电源类型识别（关键前提）?
?二、标准接线流程?
1. ?断电操作?
2. ?端子连接?
| ?电源类型? | ?接线目标? | ?操作规范? |
|---|---|---|
| ?DC 24V? | 正极（+） | 红/棕色线接入，压接端子紧固（禁止线头裸露） |
|
|
负极（-） | 蓝/黑色线接入，与正极隔离布线 |
| ?AC 220V? | 火线（L） | 黄/红色线接入断路器下端，线径≥1.5mm2 |
|
|
零线（N） | 蓝线接入，与火线并行无交叉 |
|
|
地线（PE） | 黄绿双色线接设备接地铜排，禁止与零线混接 |
3. ?屏蔽层处理?
?三、高危操作禁止项?
?四、冗余备份方案（可选）?
当接入关键设备（如PLC）时，建议采用：
?注?: 完成接线后首ci上电需监测电压波动（±10%内正常），异常发热立即断电排查
