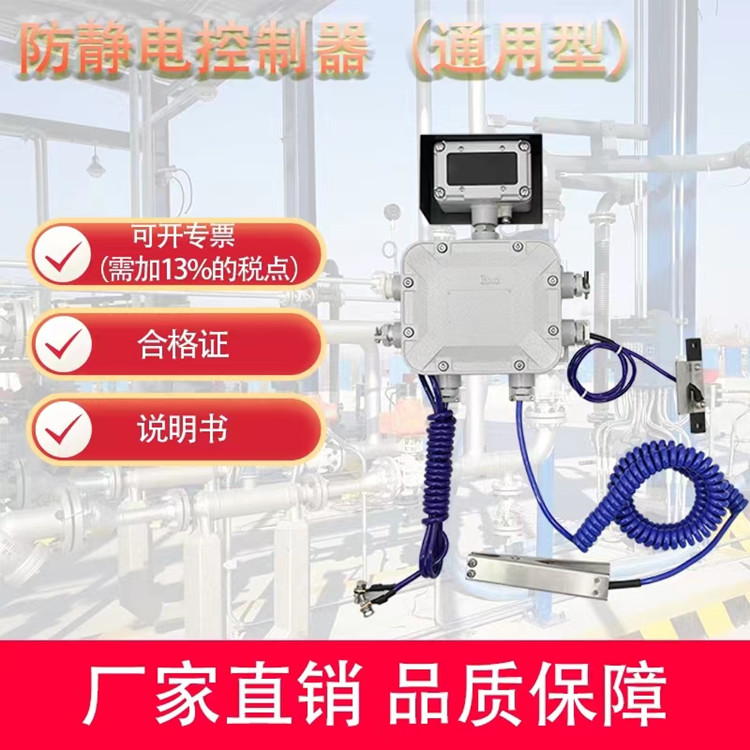

TMR-LC-IIC防溢流防静电控制器

一． 公司简介
济南永拓安防器材有限公司是石油化工领域的安全设备专业厂商，集研发、生产、销售和服务于一体，致力于提供危险品储运的静电接地、液位保护等解决方案。
永拓安防专注自主研发和技术创新，本着顾客至上、合作共赢的基本思想，快速响应客户需求，提供客户化的产品和服务，助力客户安全保障和商业成功。
在多年行业经验积累基础之上，永拓安防聚焦客户关注的安全性建设和行业发展趋势，持续为客户创造价值。
二． 防溢流防静电控制器方案概述
防溢流防静电控制器适用于需要静电保护和液位检测的工作场所，保证设备符合相关安全标准的规定，特别适用于易燃、易爆等液态石油化工产品周转频繁的场合，如：
1、燃料油装车系统（包括铁路槽车、公路槽车装车）；
2、液体汽油、柴油装车；
3、其他化工产品的罐装系统。
三． 方案设计
根据济南永拓安防器材有限公司多年从事防溢流防静电研发和现场安装经验，对于现场情况和技术要求现对防溢流防静电控制器我公司提供以下方案：
防静电控制器是专为付油系统设计的仪器仪表，联锁控制组成防静电自动控制系统。系统通过不锈钢静电接地夹检测接地信号，当接地回路电阻超过规定阻值时，系统输出声光报警信号供现场工作人员及时了解系统工作状态，同时输出继电器开关信号供系统付油系统控制。

一、技术参数
1) 工作电源：220V AC/24V DC
2) 工作电流：< 20mA
3) 工作温度：-40℃~60℃
4) 响应时间：<1s
5) 检测电阻：<55Ω
6) 防爆等级：Ex d ia IIB T6 Gb
7) 报警方式：声光报警，
8) 输出信号：继电器输出，常开常闭可选；10A，30V DC或10A，250V AC
二、产品特点
1) 系统应用数字电路设计，性能稳定，抗干扰能力强；
2) 保证车体到接地桩之间的电阻<55Ω；
3) 特种合金，破漆除锈，接触可靠；
4) 提供声光报警信号，及时了解系统工作状态；
5) 开关量信号输出，接口容量10A，30VDC或10A，250VAC

产品安装、使用注意事项：
1.防溢流防静电控制器与本安电气设备配套组成防爆系统，必须符合GB/T3836.15-2017爆炸性气体环境第15部分：电气装置的设计、选型和安装。
2.防溢流防静电控制器与本安电气设备配套组成防爆系统，所有接地点必须保证等电位平衡。
3.防溢流防静电控制器的电压（Um）：250V。
4.产品使用环境温度介于-40℃~+60℃之间。
5.防溢流防静电控制器的主控制器必须在切断电源的条件下方可打开外壳。
6.用户请勿自行更改该产品的零部件，应会同产品制造商共同解决运行中出现的故障，以杜绝损坏现象的发生。
7.产品的安装、使用和维护应遵守产品说明书、GB/T3836. 15-2017 爆炸性环境第15部分：电气装置的设计、选型和安装”、GB3836.13-2013爆炸性环
境第13部分：设备的修理、检修、修复和改造的有关规定。
8.本产品使用时，必须采取措施防止碰撞和摩擦引起的点燃危险，产品的非金属外壳部分仅允许使用湿布擦拭，并禁止一切可能产生静电危险的操作。
9.本产品使用时，向安全栅供电电源变压器必须符合GB3836.4-2010标准
8.1条要求。
10.现场安装时，若有电焊作业，产品的接地线和外壳务必与接地网断开，避免造成电路板损坏。
