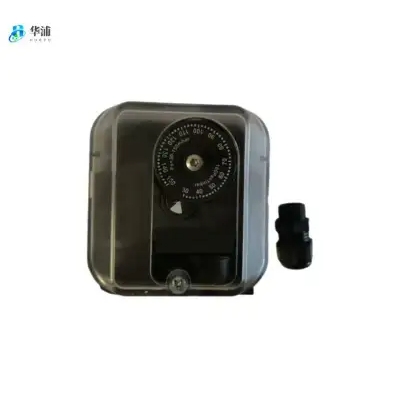

KROM压力开关使用与维护指南

?? 一、核心功能与选型

1. ?作用原理?

• ?安全联锁?：监测燃气/空气压力，压力异常时（如燃气压力＜zui低值或＞zui高值）立即切断燃料供应，防止回火或爆燃。

• ?控制反馈?：向BCU控制器传输4–20mA信号，参与燃烧比例调节（如空燃比闭环控制）?。

2. ?类型区分?

   类型	应用场景	量程范围
   ?燃气高压开关?	监测燃气主管超压	0–100 kPa
   ?燃气低压开关?	保障zui低供气压力	0–5 kPa
   ?风压开关?	确认风机运行正常（防熄火）	0–2 kPa

二、安装与参数设置

1. ?机械安装规范?

• ?避震安装?：通过橡胶垫固定，避免管路振动导致误触发?。

• ?测压口位置?：燃气开关安装在过滤器?后?、电磁阀?前?；风压开关接风机出口测压管?。

• ?方向要求?：箭头标记需与介质流向一致（尤其燃气开关）?。

2. ?电气连接与设定?

• 燃气低压开关：设定值=zui低安全压力×1.2（例：要求3kPa时设3.6kPa）?。

• 风压开关：设定值≥风机zui小风压的120%?。

• ?接线端子?：常开（NO）/常闭（NC）触点接入BCU控制器安全回路（如BCU460的X3端子）?。

• ?压力阈值设定?：

三、维护与故障处理

1. ?强制维护周期?

   项目	周期	操作内容
   ?密封性检测?	每月	用肥皂水检查接口是否漏气
   ?触点清洁?	每6个月	用无水酒精擦拭电气触点
   ?压力校准?	每年	连接标准压力表校验动作阈值±2%
   ?膜片更换?	每3年/5万次动作	更换橡胶膜片（燃气介质）?

2. ?典型故障对策?

   故障现象	可能原因	解决方案
   ?误报警（频繁跳闸）?	测压管堵塞/漏气	疏通φ6mm测压管，紧固接口
   ?压力正常但无信号?	膜片粘连或电气触点氧化	手动按压复位杆，清洁触点?
   ?响应延迟?	阻尼孔淤塞	拆卸清洗节流孔（直径0.8–1mm）?

?安全提示?：

• 燃气压力开关?严禁?使用润滑油保养，避免橡胶件溶胀失效！

• 更换膜片后需重新校准动作压力，并测试触点导通电阻＜0.5Ω?。

• 系统重启前必须执行?3分钟吹扫?，排除残余燃气！
