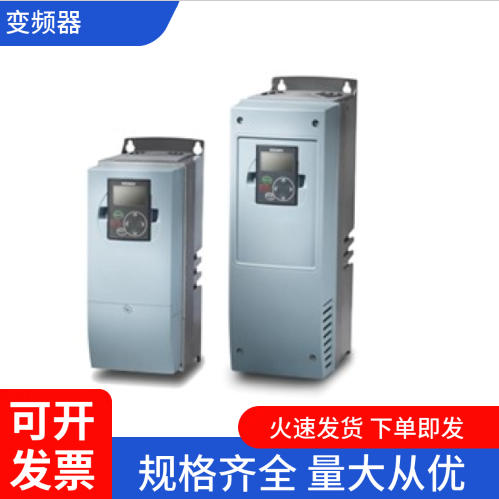

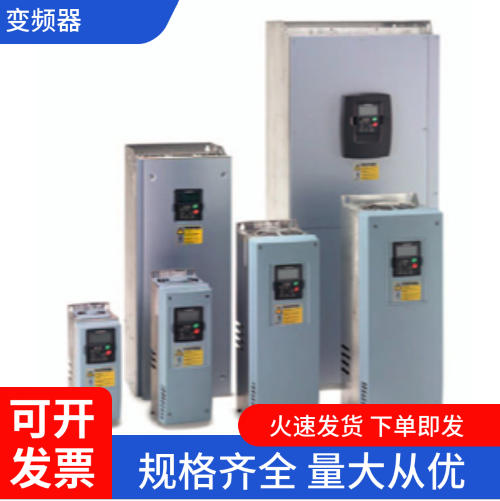

变频器（Variable Frequency Drive, VFD）是通过改变交流电机供电频率和电压来实现电机调速的电力控制设备。其核心原理是 ?“交-直-交”转换? 和 ?PWM调制技术?，以下是分步解析：

 ?一、工作原理四步曲?

1. ?整流（AC→DC）?

• 输入三相/单相交流电（如380V/50Hz）通过 ?二极管整流桥? 或 ?可控硅（SCR）? 转换为脉动直流电。

• 关键元件：整流模块，输出直流电压≈输入交流电压峰值（如380V AC整流后约540V DC）。

2. ?滤波（平波）?

• 脉动直流电经 ?直流母线电容? 和 ?电感? 滤波，转化为平滑直流电，减少电压波动。

• 储能作用：电容缓冲能量，保障后续逆变稳定。

3. ?逆变（DC→AC）?

• ?IGBT模块?（绝缘栅双极型晶体管）将直流电“切割”为频率/电压可调的交流电。

• 通过 ?PWM（脉宽调制）技术? 控制IGBT开关时序（如10kHz高速开关），合成近似正弦波输出??→??。

• 核心控制：调节PWM占空比即可改变输出电压幅值；改变开关频率则调节输出频率（0.5–400Hz）。

4. ?控制电路?

• 恒转矩/恒功率调速

• 过载保护、自动节能运行

• 软启动/软停机（减少机械冲击）。

• ?微处理器?（如DSP）实时监测电机电流、电压、温度，动态调整PWM波形，实现：

二、调速核心逻辑?

• ?电机转速公式?：n = 60f/p

• n：转速（rpm）

• f：电源频率（Hz）

• p：电机磁极对数
  → ?变频即调速?（频率↓则转速↓）

• ?电压/频率协调控制（V/f控制）?：
  保持 电压/频率 比值恒定（如380V/50Hz → 190V/25Hz），防止电机磁饱和。

 ?三、关键应用价值?

 ?四、典型问题与对策?

• ?电磁干扰（EMI）?：
  → 加装 ?输入/输出电抗器? 或 ?EMC滤波器? .

• ?电机过热?：
  → 避免低频长时间运行（<6Hz），确保散热条件.

• ?谐波污染电网?：
  → 选用12脉冲整流或 ?有源前端（AFE）? 变频器.

 ?选型参考公式?

?变频器功率 ≧ 电机功率 × 安全系数?

• 安全系数：通用负载取1.1，重载（如破碎机）取1.5–2.0

• 举例：37kW风机选变频器功率 ≥ 37 × 1.1 = 40.7kW → 选45kW机型

?注?：现代变频器已扩展功能如能量回馈、矢量控制（无编码器精zhun调速），适用于电梯、机床等高动态场景
