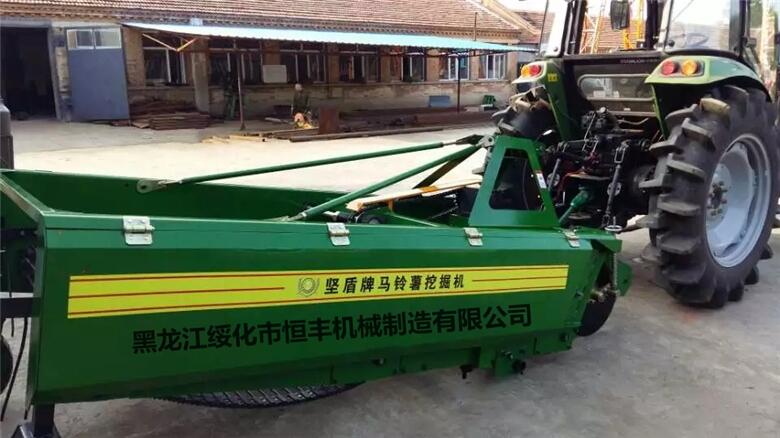

4U系列4U-2 1700-2型背负式土豆收获机通过后传动轴作为动力传动方式配套于≥100马力拖拉机，用于马铃薯土豆的挖掘，将马铃薯块茎部分从土壤中分离，从而使马铃薯脱离根茎到达地面便于拾捡土豆。4U-2 1700-2型背负式土豆收获机工作原理是在拖拉机传动轴传动下，采用锄铲式挖掘机构，栅格网链和振动筛式输送分离机构。通过振动筛震动使土壤和土豆块茎分离，土壤中的土块和土面子在振动筛间隙掉落，留在振动筛上的马铃薯则通过振动筛的震动落在后面土地上。土豆挖掘机马铃薯挖掘机主要由悬挂连接装置，机架总成，锄铲装置，栅格网链和振动筛输送分离装置等部分组成。

技术参数：

配套动力：≥100马力拖拉机

外型尺寸（长宽高）:3400x1700x1400mm

整机重量:1200kg

行走方式：背负式

作业速度：4-8km/h

生产率:10-15亩/h

作业行数：2

作业幅宽:1700mm

安装与调试

将4U-2 1700-2型背负式土豆收获机下悬挂壁销轴插入拖拉机悬挂臂孔中，销好销锁，机具上悬挂臂与拖拉机中间拉杆链接，可以通过旋转中间拉杆以调整机具深浅，分合变速箱固定到拖拉机的输出一轴上，安装好一轴齿轮挂好链条即可。
